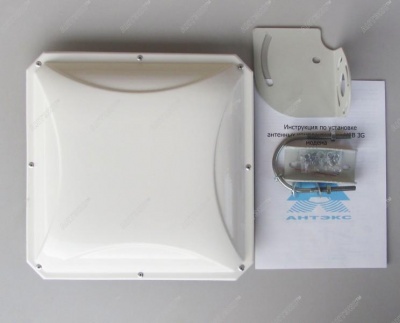

Антэкс AX-2014PF панельная антенна

Артикул: 4679

769 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Панельная антенна AX-2014PF предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандарта 3G (UMTS 2100).

AX-2014PF это версия популярной антенны AX-2014P, но только для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.

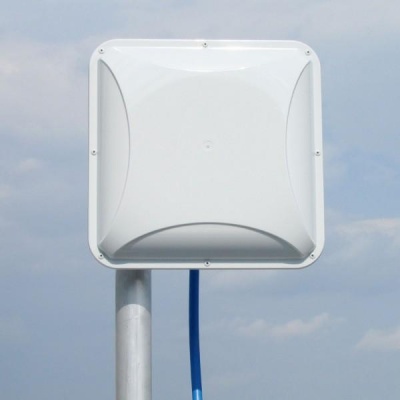

Новая AX-2014PF - это антенная решетка укрытая в морозостойкий и ультрафиолеотостойкий пластиковый корпус. Тип грозозащиты - DC-ground. Класс защиты влагозащиты - IP 68. Антенна снабжена креплением позволяющим менять угол наклона антенны, азимут и угол наклона поляризации.

Электрические характеристики
Рабочий диапазон частот, МГц	1900-2180
Усиление, dBi	13-15
Ширина ДН в Н-плоскости, град	30-35
Ширина ДН в Е-плоскости, град	30-35
Уровень боковых лепестков, дБ не более	-13
Уровень паразитной поляризации,дБ не более	-25
Отношение вперед/назад, дБ не более	-23
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса, кг	0,25
Габаритные размеры без крепления, м	0,24х0,24х0,04
Разъем	F-female
Материал антенны	сталь, медь
Защитное покрытие	порошковая полимерная краска
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения

Характеристики

Рабочий диапазон частот, МГц	1700-2180
Усиление, dBi	13-15
Ширина ДН в Н-плоскости, град	30-35
Ширина ДН в Е-плоскости, град	30-35
Уровень боковых лепестков, дБ не более	-13
Уровень паразитной поляризации,дБ не более	-25
Волновое сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Габаритные размеры без крепления, м	0,24х0,24х0,04
Разъем	F-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал	сталь, пластик
Технология MIMO	Нет
Максимальное усиление, дБ	14
Вес, кг	1 кг
Гарантийный срок, мес.	12
