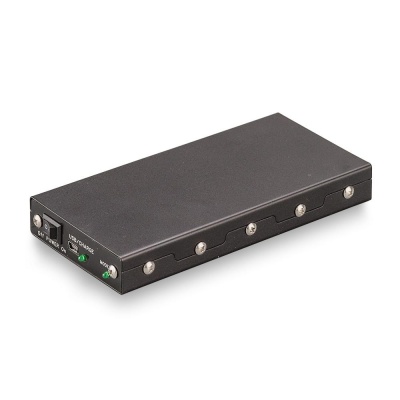

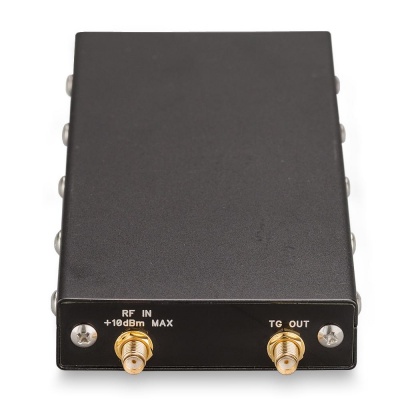

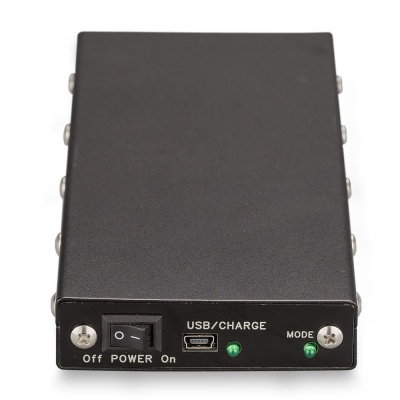

Arinst SSA-TG анализатор спектра

Arinst SSA TG – это портативный панорамный анализатор спектра со встроенным генератором сигнала, который предназначен для отображения спектров сигналов в основном диапазоне частот от 36 до 3000 МГц. Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.

Важной особенностью устройства является наличие дополнительной функции генератора сигнала, который позволяет производить замеры АЧХ активных устройств, например репитера, измерять КСВ антенн и т.д.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д. Кроме основного диапазона частот 36-3000 МГц прибор имеет дополнительный расширенный диапазон от 3000 до 5990 МГц, в котором ошибка измерений выше, чем в основном диапазоне. При работе в расширенном диапазоне следует использовать прибор только для отображения сигналов для их оценки, но не для измерений.

Для кого?

Прибор предназначен в первую очередь для полевых работ, он имеет очень малые размеры и вес, отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте выполнить ВЧ-анализ для проведения пусконаладочных или ремонтных работ. Кроме этого, наш анализатор идеально подходит для мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:

• навести внешнюю антенну на базовую станцию

• провести экспресс-анализ радиочастотной обстановки

• проверить правильность работы репитера сотовой связи

• провести ремонт и настройку репитера, генератора, фильтра и т.д.

Как работает?

Анализатор спектра выполнен в виде мобильного прибора с автономным питанием, который подключается в измеряемую цепь.

Прибор управляется одним из двух способов:

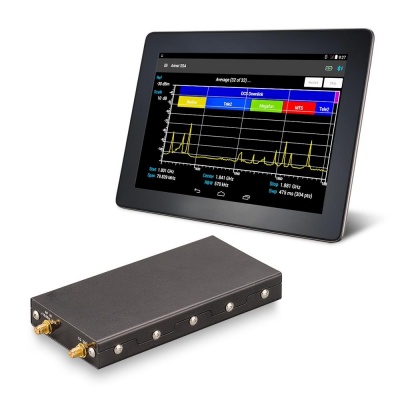

• при помощи смартфона или планшета под управлением Android

• через компьютер или ноутбук с операционной системой Windows

Данные между прибором и смартфоном/планшетом/компьютером передаются по Bluetooth или по USB-кабелю. Дальность действия Bluetooth – до 10 метров (Пароль для доступа по Bluetooth: 1234). Все измеренные данные в реальном времени отображаются на экране смартфона/планшета/компьютера.

Для нормальной работы приложения необходима Windows 7 или выше, а также последняя версия Java Virtual Machine. Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше. Существует возможность управления устройством при помощи внешних программ.

Можно отправить на устройство команду совершить измерение (сканирование диапазона) со следующими параметрами:

• начальная частота

• конечная частота

• шаг измерения

• значение аттенюатора

После выполнения команды устройство Arinst SSA TG отправит клиенту (микроконтроллеру, компьютеру, мобильному устройству и т.п.) сообщение, содержащее измеренные значения амплитуд при заданных значениях частот. Пользователь может записывать полученные данные в файл, базу данных и т.п. Пользователь имеет возможность настроить автоматические измерения спектра и использовать анализатор Arinst SSA TG в своей системе.

Основные функции приложения для управления прибором:

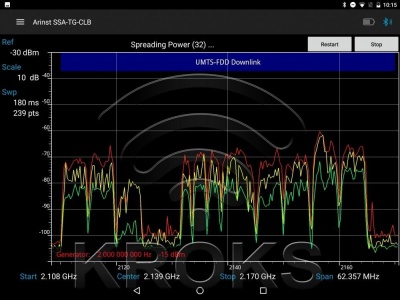

• Просмотр спектра сигналов в виде графиков, с установкой диапазона частот и референсного уровня

• Установка и управление абсолютными и относительными (дельта) маркерами

• Поиск одного или нескольких (до десяти) максимальных значений сигнала в моментальном или следящем режимах

• Назначение и сохранение уникальных идентификаторов для диапазонов частот. Например, можно назначить диапазон под названием «DCS UpLink» диапазону 1710-1785 МГц. А также можно назначить области рабочих частот для каждого оператора. Эта опция значительно облегчает ВЧ-анализ и идентификацию для сигналов стандартных технологий.

• Наличие предустановленных диапазонов, а также возможность сохранять диапазоны в файл и делиться им с другими устройствами для управления анализаторами спектра Arinst SSA TG.

• Режим трассировки, при котором строится усредненный по нескольким измерениям спектр сигнала. Кроме среднего возможны режимы отображения экстремальных значений, скользящего среднего. Количество измерений для трассировки выбирается пользователем.

• Сохранение настроек сканирования спектра (границы частотного диапазона, значение аттенюатора и т.п.) для быстрого и удобного переключения в необходимый режим измерения.

• Сохранение спектра сигнала вместе с маркерами для последующего анализа. При этом сохраненный график можно открыть на любом Android-устройстве с установленным приложением «Arinst SSA» (при этом необязательно иметь сам анализатор спектра), или конвертировать в нужный вид с помощью любого табличного редактора.

• Одновременное отображение нескольких выбранных диапазонов частот.

• Наличие функции трекинг-генератора для измерений амплитудно-частотных характеристик фильтров, усилителей и антенн.

Преимущества:

• низкая цена

• широкий диапазон частот: от 36 до 3000 МГц

• быстрое сканирование диапазона частот: около 1 мс на точку

• высокая точность измерений: 2 дБ в пределах динамического диапазона 70 дБ

• работа с большинством устройств под управлением Android и компьютеров под управлением Windows

• возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов/компьютеров

• небывалое удобство использования в полевых условиях: вес всего 400 г, размеры 170х80х22 мм, автономное питание до 2 часов непрерывной работы, беспроводная передача данных на смартфон/планшет/компьютер, возможность питания прибора от смартфона/планшета/компьютера

• бесплатное многофункциональное ПО и бесплатные обновления для управления прибором

Технические характеристики (только для основного измеряемого диапазона частот 36-3000 МГц):

• Отображаемый диапазон частот: 36—5990 МГц

• Основной измеряемый диапазон частот: 36—3000 МГц

• Динамический диапазон в полосе 36—3000 МГц: 70 дБ

• Максимальная полоса обзора: 1000 МГц

• Полоса пропускания ПЧ: 250 кГц, фиксированная

• Скорость обзора в полосе 100 МГц: < 0.3 сек

• Полка шума в полосе 36—3000 МГц: < -85 дБм

• Волновое сопротивление: 50 Ом

• КСВ в рабочем диапазоне частот: < 1,5

• Внутренний аттенюатор: 0—30 дБ

• Ошибка при аттенюации до 10 дБ: 2 дБ

• Ошибка при аттенюации от 10 до 20 дБ: 5 дБ

• Ошибка при аттенюации от 20 до 30 дБ: 8 дБ

• Выходная мощность трекинг-генератора: -15...-25 дБм

• Точность отображения сигнала в пределах динамического диапазона: 2,0 дБ

• Максимальная входная мощность при аттенюаторе 0 дБ: 10 дБм

• Максимальная входная мощность при аттенюаторе выше 20 дБ: +20 дБм

• Максимальный входной измеряемый сигнал: +10 дБм

• Максимальное постоянное напряжение на входе: 25 Вольт

• Максимальный потребляемый ток при работе от аккумулятора: 400 мА

• Максимальный потребляемый ток при работе от USB: 500 мА (при включенном заряде)

• Аккумулятор: 2000 мАч

• Время работы от аккумулятора: 2 часа

• Время заряда аккумулятора: 7 Часов

Что в коробке:

• Анализатор спектра Arinst SSA TG

• Аккумулятор (уже установлен внутри прибора)

• ВЧ-переходник SMA(male)-SMA(female) для защиты ВЧ разъемов от износа (2 шт.)

• OTG кабель mini-USB – micro-USB для подключения прибора к смартфону/планшету

• Кабель USB – mini-USB для зарядки прибора и для передачи данных.

Чего нет в коробке:

• Смартфон или планшет под управлением Android 4.0.3 или выше. Используйте своё Android-устройство для управления прибором. Исполнение самого прибора в одном корпусе, а устройства для его управления – в другом - было сделано для того, чтобы анализатор спектра был более простым и доступным. Также используйте свой ноутбук или компьютер для управления устройством.

• Внешние аттенюаторы. Максимальная измеряемая входная мощность, подаваемая на прибор, ограничена значением +0 дБм. Если необходимо измерить большее значение, то каждый пользователь прибором должен сам подобрать необходимые аттенюаторы.

• Набор СВЧ переходников.

Ограничения:

Анализатор спектра Arinst SSA TG не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.

Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
